비전검사 카메라를 선택할 때 가장 많이 놓치는 '셔터 방식'
머신비전 카메라를 선택할 때 많은 사람들이 해상도와 프레임 속도(FPS)에만 집중합니다. 하지만 실제 비전검사 시스템에서는 셔터 방식(Shutter Type)이 검사 정확도를 크게 좌우하는 핵심 요소입니다.
현장에서 상담을 진행하다 보면 "같은 500만 화소 카메라인데 왜 가격 차이가 이렇게 많이 나나요?"라는 질문을 자주 받습니다. 그 이유 중 하나가 바로 Global Shutter(글로벌 셔터)와 Rolling Shutter(롤링 셔터)의 차이입니다.
셔터 방식은 단순한 기능 차이가 아니라, 움직이는 제품을 얼마나 정확하게 촬영할 수 있는지를 결정합니다. 잘못된 셔터를 선택하면 고성능 카메라를 사용해도 검사 불량률이 높아질 수 있습니다.
셔터 방식이란 무엇인가?
카메라 센서는 빛을 받아 이미지를 생성합니다. 셔터 방식은 센서가 빛을 읽는 방법을 의미합니다.
현재 산업용 카메라에서 가장 많이 사용하는 방식은 다음 두 가지입니다.
- Global Shutter
- Rolling Shutter
이 두 방식은 이미지를 저장하는 과정이 완전히 다르며, 움직이는 제품을 촬영할 때 큰 차이를 만듭니다.
Rolling Shutter란?
Rolling Shutter는 센서의 모든 픽셀을 동시에 읽지 않고 위에서 아래로 한 줄씩 순차적으로 노출하고 읽어들이는 방식입니다.
스마트폰, 웹캠, 일반 디지털카메라 등 대부분의 소비자용 카메라가 이 방식을 사용합니다.
장점
- 제조 비용이 낮음
- 소비 전력이 적음
- 가격이 저렴
- 정적인 대상 촬영에 적합
단점
움직이는 제품을 촬영하면 다음과 같은 문제가 발생할 수 있습니다.
- 제품이 기울어져 보임
- 원형이 타원처럼 변형됨
- 직선이 휘어짐
- 젤로(Jello) 현상 발생
- 플래시 밴딩 발생
이러한 왜곡은 사람이 보기에는 작아 보일 수 있지만, 머신비전에서는 치수 측정 오차나 불량 판정 오류로 이어질 수 있습니다.
Global Shutter란?
Global Shutter는 센서의 모든 픽셀이 같은 순간에 노출을 시작하고 동시에 종료하는 방식입니다.
즉, 한 프레임 전체가 동일한 시점의 정보를 담기 때문에 제품이 빠르게 이동하더라도 이미지 왜곡이 거의 발생하지 않습니다.
장점
- 움직이는 제품도 왜곡 없이 촬영
- 정확한 위치 측정
- 치수 측정 오차 감소
- AI 학습 이미지 품질 향상
- 고속 생산라인에 적합
단점
- 가격이 상대적으로 높음
- 센서 구조가 복잡
- 일부 환경에서는 노이즈 특성을 고려해야 함
그럼에도 대부분의 산업용 비전검사 시스템에서는 Global Shutter를 기본으로 채택합니다.
현장에서 가장 많이 발생하는 문제
실제 프로젝트에서 자주 접하는 사례는 비용 절감을 위해 일반 USB 카메라를 사용하는 경우입니다.
처음에는 제품이 정지된 상태에서 테스트하기 때문에 큰 문제가 없어 보입니다.
하지만 생산라인에서 컨베이어가 정상 속도로 움직이기 시작하면 제품의 가장자리가 흐려지고, 위치가 조금씩 달라 보이면서 검사 결과가 불안정해집니다.
특히 자동차 부품이나 PCB처럼 위치 오차가 수십 마이크로미터 단위까지 중요한 검사에서는 작은 왜곡도 치명적인 문제가 될 수 있습니다.
이럴 때 프로그램을 수정하거나 AI 모델을 다시 학습시키기보다, Global Shutter 카메라로 교체하는 것만으로 문제가 해결되는 사례를 자주 볼 수 있습니다.
Rolling Shutter를 사용해도 되는 경우
Rolling Shutter가 항상 나쁜 것은 아닙니다.
다음과 같은 환경에서는 충분히 사용할 수 있습니다.
- 제품이 완전히 정지한 상태에서 촬영
- 검사 속도가 매우 느린 공정
- 교육 및 연구 목적
- 비용이 중요한 간단한 검사 장비
- 색상이나 라벨 확인이 주목적인 시스템
이처럼 제품의 움직임이 거의 없다면 Rolling Shutter도 좋은 선택이 될 수 있습니다.
셔터 방식 선택 체크리스트
비전검사 시스템을 설계할 때는 다음 항목을 먼저 확인해 보세요.
- 제품이 이동하면서 촬영되는가?
- 컨베이어 속도는 얼마나 빠른가?
- 치수 측정이 필요한가?
- 위치 정밀도가 중요한가?
- AI 딥러닝 검사를 수행하는가?
- 생산 속도 향후 증가 가능성이 있는가?
위 항목 중 하나라도 해당된다면 Global Shutter를 우선 검토하는 것이 좋습니다.
실무에서 자주 하는 질문
Q. Global Shutter가 무조건 좋은가요?
반드시 그렇지는 않습니다.
정적인 검사에서는 Rolling Shutter도 충분히 사용할 수 있습니다.
다만 향후 생산 속도가 빨라질 가능성이 있다면 처음부터 Global Shutter를 선택하는 것이 장기적으로 더 경제적입니다.
Q. AI 비전검사에서도 중요한가요?
매우 중요합니다.
AI는 입력된 이미지 품질에 따라 성능이 달라집니다.
촬영 이미지가 왜곡되면 학습 데이터의 품질도 떨어져 검출률이 낮아질 수 있습니다.
현장에서 발생하는 Global Shutter와 Rolling Shutter 선정 실패 사례
비전검사 시스템을 구축하면서 가장 많이 발생하는 실수 중 하나는 셔터 방식의 중요성을 간과하는 것입니다. 카메라의 해상도와 가격만 비교하다가 실제 생산 환경에서 예상치 못한 문제가 발생하는 사례가 적지 않습니다.
다음은 실제 현장에서 자주 경험하는 대표적인 사례입니다.
실패 사례 ① 비용 절감을 위해 Rolling Shutter 카메라를 사용한 경우
전자부품 생산라인에서는 검사 비용을 줄이기 위해 일반 USB 카메라( Rolling Shutter )를 적용했습니다.
초기 테스트는 제품을 정지한 상태에서 진행했기 때문에 큰 문제가 없었습니다.
하지만 실제 생산라인에서 컨베이어가 정상 속도로 운전되자 다음과 같은 문제가 발생했습니다.
- 제품 가장자리가 기울어져 보임
- 위치 측정 오차 증가
- OCR 인식률 저하
- 불량 판정 오류 증가
결국 소프트웨어를 여러 차례 수정했지만 문제는 해결되지 않았고, Global Shutter 산업용 카메라로 교체한 후 검사 결과가 안정적으로 개선되었습니다.
교훈: 움직이는 제품을 검사하는 공정에서는 셔터 방식이 카메라 해상도보다 더 중요할 수 있습니다.
실패 사례 ② AI 비전검사 정확도가 떨어진 원인
자동차 부품 외관 검사 프로젝트에서 AI 딥러닝 모델을 적용했지만 예상보다 검출률이 낮았습니다.
처음에는 AI 모델의 문제로 판단해 데이터를 추가 학습했지만 성능 개선 효과는 크지 않았습니다.
원인을 분석한 결과, Rolling Shutter로 촬영된 이미지가 미세하게 왜곡되어 AI가 동일한 제품도 다른 형태로 인식하고 있었습니다.
해결 방법
Global Shutter 카메라로 변경한 후 학습 이미지를 다시 구축하자 AI 검출률이 크게 향상되었습니다.
교훈: AI 성능은 알고리즘보다 입력 이미지 품질에 더 큰 영향을 받을 수 있습니다.
실패 사례 ③ FPS만 고려하고 셔터 방식을 확인하지 않은 경우
한 식품 제조업체는 생산 속도에 맞춰 120FPS 카메라를 선택했습니다.
하지만 셔터 방식은 확인하지 않았습니다.
실제 검사에서는 제품이 빠르게 이동하면서 이미지 왜곡이 발생했고, 라벨 위치 검사가 불안정해졌습니다.
해결 방법
동일한 FPS의 Global Shutter 카메라로 교체한 후 위치 오차가 거의 사라졌습니다.
교훈: FPS가 높다고 해서 움직이는 제품을 정확하게 촬영할 수 있는 것은 아닙니다.
실패 사례 ④ 치수 측정 공정에서 Rolling Shutter 사용
가공 부품의 외형 치수를 측정하는 프로젝트에서 Rolling Shutter 카메라를 사용했습니다.
검사 결과는 제품이 이동하는 방향에 따라 조금씩 달라졌고, 동일한 제품도 측정값이 일정하지 않았습니다.
해결 방법
Global Shutter 카메라와 텔레센트릭 렌즈를 함께 적용한 결과 측정 오차가 크게 감소했습니다.
교훈: 정밀 치수 측정에서는 왜곡 없는 이미지 확보가 가장 중요합니다.
실패 사례 ⑤ 향후 생산 속도를 고려하지 않은 카메라 선정
처음에는 분당 20개의 제품을 검사하는 생산라인이었습니다.
비용 절감을 위해 Rolling Shutter 카메라를 선택했지만, 1년 후 생산량이 증가하면서 컨베이어 속도도 두 배 이상 빨라졌습니다.
기존 카메라는 왜곡 문제로 사용할 수 없게 되었고, 결국 카메라와 프로그램을 모두 수정해야 했습니다.
교훈: 생산량 증가가 예상된다면 초기부터 Global Shutter를 선택하는 것이 장기적으로 더 경제적입니다.
현장에서 얻은 가장 중요한 교훈
수많은 머신비전 프로젝트를 수행하면서 얻은 결론은 매우 명확합니다.
좋은 카메라보다 공정에 맞는 셔터 방식을 선택하는 것이 더 중요합니다.
실제 프로젝트에서는 다음과 같은 순서로 검토하면 시행착오를 줄일 수 있습니다.
- 제품이 이동하면서 촬영되는지 확인합니다.
- 컨베이어 속도를 계산합니다.
- 위치 정밀도와 치수 측정 여부를 확인합니다.
- AI 딥러닝 적용 여부를 검토합니다.
- 향후 생산 속도 증가 가능성을 고려합니다.
- 테스트 촬영을 통해 이미지 왜곡 여부를 확인합니다.
이러한 절차를 거치면 장비 교체 비용과 유지보수 비용을 크게 줄일 수 있습니다.
자주 묻는 질문(FAQ)
Q1. Global Shutter가 항상 더 좋은 선택인가요?
반드시 그렇지는 않습니다.
제품이 정지된 상태에서 촬영하거나 검사 속도가 매우 느린 공정에서는 Rolling Shutter도 충분히 사용할 수 있습니다. 하지만 대부분의 생산라인에서는 제품이 이동하기 때문에 Global Shutter가 더 적합합니다.
Q2. Global Shutter 카메라는 왜 가격이 더 비싼가요?
Global Shutter 센서는 모든 픽셀이 동시에 노출되고 동시에 데이터를 저장할 수 있도록 구조가 복잡하게 설계되어 있습니다. 이러한 구조 때문에 제조 비용이 높아지는 대신 왜곡 없는 이미지를 얻을 수 있습니다.
Q3. FPS가 높으면 Rolling Shutter도 문제없지 않나요?
아닙니다.
FPS와 셔터 방식은 서로 다른 개념입니다. FPS가 높아도 센서를 순차적으로 읽는 방식은 동일하기 때문에 고속 이동체에서는 왜곡이 발생할 수 있습니다.
Q4. AI 비전검사에서는 왜 Global Shutter가 중요한가요?
AI는 입력 이미지의 품질을 기반으로 학습합니다. 이미지가 왜곡되면 동일한 제품도 서로 다른 형태로 인식할 수 있어 학습 효율과 검출 정확도가 떨어질 수 있습니다.
Q5. 스마트폰 카메라를 머신비전에 사용할 수 있나요?
교육이나 연구 목적에서는 가능하지만, 산업 현장의 반복 검사에는 적합하지 않습니다. 대부분의 스마트폰 카메라는 Rolling Shutter를 사용하며, 트리거 동기화와 반복 정밀도 측면에서도 산업용 카메라보다 한계가 있습니다.
Q6. Global Shutter와 Rolling Shutter를 쉽게 구분하는 방법이 있나요?

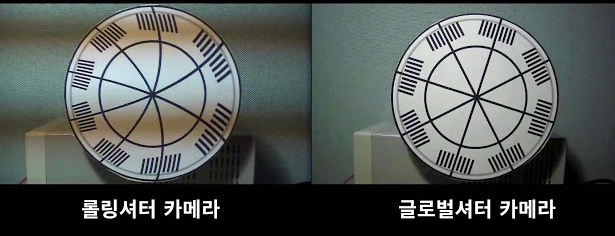

빠르게 움직이는 선풍기나 회전하는 모터를 촬영해 보면 쉽게 확인할 수 있습니다. Rolling Shutter는 날개가 휘어 보이거나 기울어져 보일 수 있지만, Global Shutter는 실제 형태 그대로 촬영됩니다.
마무리
Global Shutter와 Rolling Shutter의 가장 큰 차이는 센서가 이미지를 읽는 방식입니다.
비전검사 시스템에서는 제품이 움직이는 상태에서 촬영하는 경우가 대부분이므로 왜곡이 없는 Global Shutter가 표준처럼 사용되고 있습니다.
카메라를 선택할 때 해상도와 FPS만 비교하기보다 셔터 방식, 검사 속도, 제품 이동 방식을 함께 고려해야 안정적인 검사 시스템을 구축할 수 있습니다.
