왜 산업용 렌즈선택이 비전검사 성능을 좌우할까?
스마트팩토리와 공장 자동화가 빠르게 확산되면서 머신비전(Machine Vision) 시스템은 제조 현장의 핵심 설비로 자리 잡았습니다. 많은 기업들이 고해상도 산업용 카메라를 도입하지만, 기대했던 검사 성능이 나오지 않아 어려움을 겪는 경우가 적지 않습니다.
그 이유는 의외로 카메라가 아닌 산업용 렌즈(Machine Vision Lens) 에 있는 경우가 많습니다.
실제로 비전검사 시스템에서 카메라는 이미지를 촬영하는 '눈'이라면, 렌즈는 눈의 시력을 결정하는 안경과 같은 역할을 합니다. 아무리 1,200만 화소 이상의 고성능 카메라를 사용하더라도 렌즈의 해상력이 부족하거나 검사 환경과 맞지 않으면 이미지가 흐려지고 왜곡되어 검사 정확도가 크게 떨어질 수 있습니다.
이번 글에서는 산업용 렌즈의 역할, FOV(Field of View) 계산 방법, 초점거리 선택 기준, 실제 실패 사례, 그리고 자주 묻는 질문(FAQ) 까지 현장 중심으로 자세히 알아보겠습니다.
산업용 렌즈와 일반 카메라 렌즈의 차이
일반 카메라 렌즈는 사람이 보기 좋은 사진을 촬영하는 것이 목적입니다. 색감을 보정하고 배경을 자연스럽게 흐리게 만드는 기능이 중요합니다.
반면 산업용 머신비전 렌즈는 정확한 측정과 반복 검사를 위한 영상 확보가 목적입니다.
따라서 산업용 렌즈는 다음과 같은 성능이 요구됩니다.
- 낮은 왜곡률(Distortion)
- 높은 해상력(MTF)
- 화면 전체의 균일한 초점
- 장시간 연속 운전 시 안정적인 성능
- 반복 측정에 적합한 광학 설계
특히 치수 측정, 스크래치 검사, 정밀 위치 결정과 같은 공정에서는 렌즈 성능이 검사 정확도를 직접 결정합니다.
왜 산업용 렌즈가 중요한가?
현장에서는 다음과 같은 사례를 자주 볼 수 있습니다.
1,200만 화소 산업용 카메라를 설치했지만 검사 품질이 기대보다 낮았습니다.
원인을 분석해 보니 저가 렌즈가 500만 화소 수준의 해상력만 지원하고 있었고, 카메라 성능을 전혀 활용하지 못하고 있었습니다.
렌즈를 고해상도 머신비전 렌즈로 교체한 후에는 소프트웨어 수정 없이도 검사율이 크게 향상되었습니다.
즉, 카메라 성능은 렌즈 성능을 절대 넘을 수 없습니다.
FOV(Field of View)란?
FOV(Field of View)는 카메라가 한 번에 촬영하는 실제 영역을 의미합니다.
예를 들어 제품 크기
- 가로 200mm
- 세로 150mm
라면 최소한 FOV = 200 × 150mm
이상이 되어야 제품 전체를 촬영할 수 있습니다.
FOV가 너무 작은 경우
- 제품 일부만 촬영
- 검사 누락 발생
- 위치 오차 증가
FOV가 너무 큰 경우
제품은 모두 촬영되지만 한 픽셀이 담당하는 실제 크기가 커져 미세한 결함을 찾기 어려워집니다.
즉, FOV는 작을수록 좋은 것도 아니고 클수록 좋은 것도 아닙니다.
검사 목적에 맞게 계산하는 것이 중요합니다.
FOV 계산이 중요한 이유
머신비전에서는 먼저 최소 검출 크기를 결정한 후 필요한 해상도를 계산합니다.
예를 들어 제품 크기 200mm검출해야 하는 스크래치 0.2mm라면 필요한 Pixel은 200 ÷ 0.2= 1,000 Pixel
입니다.
하지만 실제 현장에서는 검사 여유와 알고리즘 성능을 고려하여 약 1,600~2,000 Pixel 이상
을 사용하는 것이 일반적입니다.
이러한 계산을 통해 과도한 장비 투자 없이 최적의 성능을 확보할 수 있습니다.
초점거리(Focal Length) 선택 방법
렌즈의 초점거리는 촬영 범위와 확대율을 결정합니다.
8mm
- 넓은 영역 촬영
- 대형 제품 검사
16mm
- 가장 많이 사용
- 일반적인 외관 검사

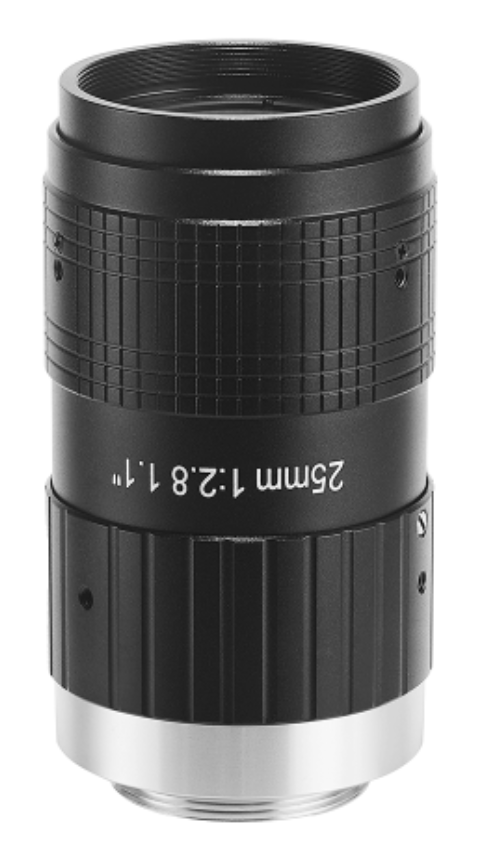

25mm
- 작은 제품 확대
- PCB 검사
35mm 이상
- 정밀 치수 측정
- 반도체
- 커넥터 검사
초점거리가 길어질수록
- 확대율 증가
- 촬영 범위 감소
하지만 초점거리만 보고 렌즈를 선택하면 안 됩니다.
반드시 Working Distance(작업 거리)까지 함께 계산해야 합니다.
렌즈 선택 시 반드시 확인해야 하는 항목
산업용 렌즈는 다음 요소를 함께 검토해야 합니다.
- 카메라 센서 크기
- 필요한 FOV
- Working Distance
- 최소 검출 크기
- 렌즈 해상력(MP 지원)
- 왜곡률
- 조리개(F값)
- C-Mount 규격
- 조명 설치 공간
이 요소들이 서로 맞지 않으면 고성능 카메라를 사용해도 원하는 결과를 얻기 어렵습니다.
실제 비전검사 실패 사례
실패 사례 ① 1,200만 화소 카메라에 500만 화소 렌즈 사용
자동차 부품 업체는 고가의 1,200만 화소 카메라를 설치했습니다.
그러나 기존에 사용하던 500만 화소 렌즈를 그대로 사용했습니다.
결과는 다음과 같았습니다.
- 이미지가 흐림
- 가장자리 해상도 저하
- 미세 스크래치 검출 실패
- AI 학습 정확도 감소
원인을 분석한 결과 카메라에는 문제가 없었고, 렌즈의 해상력이 센서 성능을 따라가지 못한 것이었습니다.
해결 방법
1,200만 화소 대응 산업용 렌즈로 교체한 후 검사율이 크게 향상되었고, 소프트웨어 수정도 필요하지 않았습니다.
교훈: 카메라와 렌즈의 해상력은 반드시 일치하거나 그 이상이어야 합니다.
실패 사례 ② 광각 렌즈 사용으로 치수 측정 불량
전자부품 검사 라인에서는 넓은 영역을 한 번에 촬영하기 위해 광각 렌즈를 선택했습니다.
하지만 이미지 가장자리에서 직선이 휘어지는 배럴 왜곡(Barrel Distortion)이 발생했고, 측정 결과가 실제 치수와 차이를 보였습니다.
해결 방법
왜곡률이 낮은 텔레센트릭 렌즈를 적용한 후 측정 오차가 크게 줄었습니다.
교훈: 치수 측정 공정에서는 넓은 화각보다 낮은 왜곡률이 더 중요합니다.
실패 사례 ③ 작업 거리 미고려로 설치 불가
한 식품 제조업체는 35mm 렌즈를 구매했지만, 설비 구조상 카메라와 제품 사이의 거리가 확보되지 않았습니다.
결국 원하는 FOV를 얻지 못해 렌즈를 다시 구매해야 했고, 프로젝트 일정도 지연되었습니다.
교훈: 렌즈는 초점거리뿐 아니라 작업 거리와 설치 공간까지 함께 고려해야 합니다.
산업용 렌즈 선정 체크리스트
렌즈를 선택하기 전에 다음 항목을 확인해 보세요.
● 검사 대상 크기 확인
● 최소 검출 크기 결정
● FOV 계산
● 카메라 센서 크기 확인
● 작업 거리 측정
● 렌즈 해상력 확인
● 왜곡률 확인
● 조명 설치 공간 확보
● C-Mount 규격 확인
자주 묻는 질문(FAQ)
Q1. 산업용 렌즈와 일반 DSLR 렌즈를 함께 사용할 수 있나요?
일부는 장착이 가능할 수 있지만 권장되지 않습니다. 일반 렌즈는 사진 촬영에 최적화되어 있어 왜곡, 초점 균일성, 반복 정밀도 면에서 머신비전 검사에 적합하지 않은 경우가 많습니다.
Q2. 고해상도 카메라를 사용하면 렌즈는 아무 것이나 사용해도 되나요?
아닙니다.
렌즈가 지원하는 해상력이 카메라보다 낮으면 고해상도 카메라의 성능을 전혀 활용하지 못합니다.
Q3. FOV는 넓을수록 좋은가요?
아닙니다.
FOV가 너무 넓으면 한 픽셀이 담당하는 실제 면적이 커져 작은 결함을 검출하기 어려워집니다. 검사 대상과 최소 결함 크기를 기준으로 적절한 FOV를 계산해야 합니다.
Q4. 텔레센트릭(Telecentric) 렌즈는 언제 사용하나요?
정밀 치수 측정이나 높이 차이에 따른 원근 오차를 최소화해야 하는 경우에 사용합니다. 일반 렌즈보다 가격은 높지만 측정 정확도가 중요한 공정에서 효과적입니다.
Q5. 렌즈만 교체해도 검사 성능이 좋아질 수 있나요?
네. 실제 현장에서는 카메라를 교체하지 않고 렌즈만 변경해도 해상도, 선명도, 왜곡률이 개선되어 검사 정확도가 크게 향상되는 사례가 많습니다.
마무리
비전검사 시스템에서 카메라는 눈, 렌즈는 시력을 결정하는 안경에 비유할 수 있습니다. 아무리 고성능 카메라를 사용하더라도 렌즈가 검사 목적과 맞지 않으면 선명한 이미지를 얻을 수 없고, 결국 검사 정확도와 생산성도 떨어질 수밖에 없습니다.
성공적인 머신비전 시스템 구축을 위해서는 검사 대상의 크기와 최소 검출 결함을 먼저 정의한 뒤, FOV와 작업 거리(Working Distance)를 계산하고, 이에 맞는 카메라와 렌즈를 함께 선정하는 것이 가장 효율적인 접근 방법입니다.
다음 시리즈에서는 비전검사 정확도를 결정하는 또 다른 핵심 요소인 산업용 조명(Lighting) 의 종류와 선택 방법, 조명 방식별 특징, 실제 적용 사례와 실패 사례를 중심으로 자세히 살펴보겠습니다.
