비전검사 성능은 카메라보다 조명이 먼저 결정한다
산업용 비전검사 시스템을 구축할 때 많은 개발자는 고해상도 카메라, 최신 AI 알고리즘, 고성능 이미지 처리 기술부터 검토합니다.
하지만 실제 제조 현장에서는 다음과 같은 말이 자주 사용됩니다.
"좋은 이미지는 좋은 조명에서 시작된다."
아무리 좋은 카메라와 AI 모델을 사용하더라도 입력 이미지 품질이 불안정하면 검사 정확도는 떨어질 수밖에 없습니다.
비전검사에서 발생하는 많은 문제는 알고리즘보다 조명 환경에서 발생하는 경우가 많습니다.
대표적인 문제는 다음과 같습니다.
- 정상 제품을 불량으로 판단하는 오검출(False Positive)
- 실제 불량을 놓치는 미검출(False Negative)
- OCR 문자 인식률 저하
- Template Matching 실패
- Edge Detection 오류
- 치수 측정 오차 증가
즉, 조명은 단순히 제품을 밝게 비추는 장치가 아니라 검사 품질과 시스템 안정성을 결정하는 핵심 요소입니다.
비전검사에서 조명이 중요한 이유
카메라는 빛을 받아 이미지를 생성하는 장치입니다.
따라서 카메라 성능이 아무리 좋아도 제품에 전달되는 빛이 불안정하면 좋은 영상을 얻기 어렵습니다.
비전검사 조명의 주요 역할은 다음과 같습니다.
1. 제품 형상 표현
적절한 조명은 제품의 외곽선과 형태를 명확하게 만들어 줍니다.
특히 치수 검사, Edge 검사에서는 조명 조건에 따라 결과가 크게 달라집니다.
2. 표면 결함 강조
미세한 스크래치, 찍힘, 오염 등은 적절한 각도의 빛을 사용할 때 더욱 쉽게 검출됩니다.
3. 문자 및 코드 인식 향상
OCR, 바코드, QR코드 검사는 조명 균일성이 매우 중요합니다.
빛 반사나 그림자가 발생하면 인식률이 크게 감소할 수 있습니다.
4. 검사 환경 안정화
자동화 생산라인은 하루 24시간 동일한 조건으로 동작해야 합니다.
조명의 밝기 변화가 발생하면 검사 기준 자체가 변하게 됩니다.
LED 조명 컨트롤러란?
LED 조명 컨트롤러(Light Controller)는 산업용 LED 조명의 밝기와 동작 타이밍을 제어하는 장치입니다.
일반 조명처럼 단순히 전원을 공급하는 것이 아니라 LED에 흐르는 전류를 정밀하게 제어합니다.
이를 통해 다음 효과를 얻을 수 있습니다.
- 일정한 광량 유지
- 이미지 밝기 안정화
- 검사 결과 반복성 향상
- 카메라 Trigger 동기화
최근 산업용 검사 장비에서는 카메라 Trigger와 연동하는 Strobe 기능을 지원하는 LED 컨트롤러가 많이 사용됩니다.
LED 조명 컨트롤러 주요 기능
산업용 LED 컨트롤러는 일반적으로 다음 기능을 제공합니다.
- LED 밝기 조절
- 채널별 독립 제어
- PWM 제어
- Constant Current 제어
- Trigger 입력
- Strobe 점등
- RS-232 통신
- Ethernet 통신
- PLC I/O 연동
생산라인에서는 제품 모델에 따라 조명 조건을 자동 변경하는 방식도 많이 적용됩니다.
LED 밝기는 어떻게 설정해야 할까?
많은 초보자는 다음과 같이 생각합니다.
"조명을 최대 밝기로 하면 이미지가 더 좋아지지 않을까?"
하지만 실제 비전검사에서는 그렇지 않습니다.
조명은 밝기보다 검사 대상에 적합한 대비(Contrast)를 만드는 것이 중요합니다.
조명이 너무 밝을 때 발생하는 문제
과도한 조명은 다음 문제를 발생시킵니다.
과노출(Over Exposure)
밝은 영역의 픽셀이 모두 흰색으로 포화됩니다.
결과:
- Edge 정보 손실
- 문자 영역 손실
- 측정 오차 증가
난반사 증가
특히 다음 제품에서 문제가 발생합니다.
- 금속 부품
- 유광 플라스틱
- 코팅 제품
반사광 때문에 불량보다 반사 패턴이 먼저 검출될 수 있습니다.
조명이 너무 어두울 때 발생하는 문제
빛이 부족하면 카메라는 부족한 밝기를 보정하기 위해 다음 설정을 증가시키게 됩니다.
- Exposure 증가
- Gain 증가
하지만 이 방법은 한계가 있습니다.
발생 문제: 이미지 노이즈 증가, Motion Blur 발생, Pattern Matching 실패, Blob 검사 오류, OCR 인식 저하
특히 Gain 증가는 밝기뿐 아니라 노이즈도 함께 증가시키므로 마지막 보정 수단으로 사용하는 것이 좋습니다.
비전검사 조명 설정 순서
실무에서는 다음 순서로 설정하는 것이 일반적입니다.
1단계. 조명 위치 설정
먼저 제품 전체가 균일하게 보이는 위치를 찾습니다.
확인 사항: 그림자 발생 여부, 반사광 위치,검사 대상 대비
2단계. LED 밝기 조정
조명 컨트롤러를 이용하여 적절한 광량을 설정합니다.
처음부터 최대 밝기를 사용하는 것은 권장하지 않습니다.
3단계. Exposure 조정
조명이 결정된 후 카메라 Exposure를 조정합니다.
주의: Exposure가 너무 길면 이동하는 제품에서 Motion Blur가 발생합니다.
4단계. Gain 최소 설정
Gain은 마지막 보정용으로 사용합니다.
가장 좋은 이미지 품질은 일반적으로: 충분한 조명 + 낮은 Gain 환경에서 얻을 수 있습니다.
비전검사용 조명 종류와 특징
| 조명 종류 | 특징 | 주요 적용 |

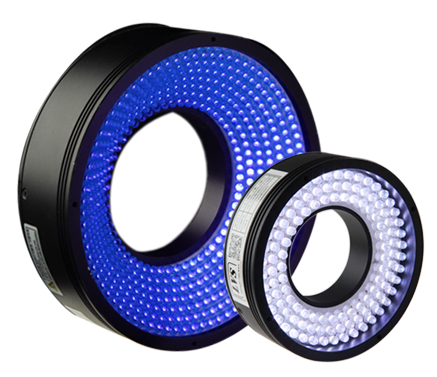

| Ring Light | 균일한 원형 조명 | 일반 외관 검사 |
| Bar Light | 긴 영역 조사 | 측면 검사, 길이 측정 |
| Dome Light | 난반사 감소 | 금속, 유광 제품 |
| Back Light | 후면 조사 | 외곽 형상 검사 |
| Coaxial Light | 수직 조사 | PCB, 평면 검사 |
| Spot Light | 특정 영역 집중 | 미세 결함 검사 |
제품 재질과 검사 목적에 맞는 조명 선택이 정확도를 크게 좌우합니다.
PWM 방식과 Constant Current 방식 비교
LED 밝기 제어 방식은 크게 두 가지입니다.
| 구분 | PWM 방식 | Constant Current 방식 |
| 제어 방식 | 빠른 ON/OFF 반복 | 일정 전류 공급 |
| 밝기 안정성 | 보통 | 우수 |
| Flicker 영향 | 가능 | 매우 낮음 |
| 가격 | 저렴 | 높음 |
| 적용 분야 | 일반 검사 | 고정밀 검사 |
정밀 측정이나 고속 검사에서는 Constant Current 방식이 선호됩니다.
스트로브(Strobe) 조명이 필요한 이유
고속 생산라인에서는 제품이 빠르게 이동합니다.
이때 일반 조명을 계속 켜두면 Motion Blur가 발생할 수 있습니다.
Strobe 방식은 카메라 촬영 순간에만 짧고 강한 빛을 출력합니다.
장점:
- 움직이는 제품 촬영 가능
- 선명한 이미지 확보
- 검사 속도 향상
- LED 발열 감소
- LED 수명 증가
고속 자동화 설비에서는 필수적인 기술입니다.
비전검사 조명 실패 사례
실패 사례 1. Exposure만 높여 이미지 밝기를 해결한 경우
문제
이미지가 어두워 Exposure 값을 크게 증가시켰습니다.
결과: 움직이는 제품 흐림 발생, Edge 검사 실패, 치수 측정 오차 증가
개선 방법
조명 광량 증가 → Exposure 조정 → Gain 최소화 순서로 변경
실패 사례 2. 금속 제품 반사 문제
문제
금속 부품 검사에서 밝은 Ring Light를 사용했습니다.
결과: 반사광 발생, 표면 결함보다 빛 반사가 크게 보임, 오검출 증가
개선 방법
- Dome Light 적용
- 조명 각도 변경
- 편광 필터 적용
실패 사례 3. 주변 조명 영향
문제
생산라인 주변 형광등과 자연광 변화 때문에 이미지 밝기가 변했습니다.
결과: 낮과 밤 검사 결과 차이 발생, Threshold 불안정, 개선 방법, 차광 구조 적용, 검사 영역 밀폐, LED 컨트롤러 광량 고정
실무 비전검사 조명 설정 노하우
1. 조명을 먼저 조정한다
이미지가 어둡다고 바로 Exposure를 올리지 않습니다.
먼저: 조명 위치 → 밝기 → Exposure → Gain순서로 설정합니다.
2. 외부 빛을 차단한다
창문, 형광등, 주변 설비 조명은 검사 안정성을 떨어뜨립니다.
가능하면 차광 커버를 적용합니다.
3. 동일한 검사 환경 유지
제품마다 다른 조명 조건이 적용되면 검사 기준도 변합니다.
항상 동일한 광량을 유지해야 합니다.
4. 정기적인 유지보수
LED도 시간이 지나면 광량이 감소합니다.
점검 항목: LED 밝기 변화, 렌즈 먼지, 확산판 오염, 케이블 상태
비전검사 조명 설정 체크리스트
☑ 제품 전체가 균일하게 보이는가?
☑ 반사광이 발생하지 않는가?
☑ 그림자가 없는가?
☑ LED 밝기가 일정한가?
☑ Exposure가 과도하지 않은가?
☑ Gain이 최소 수준인가?
☑ 외부 조명의 영향을 받지 않는가?
☑ Strobe 사용이 필요한가?
자주 묻는 질문(FAQ)
Q1. LED 밝기를 최대값으로 하면 검사 성능이 좋아지나요?
아닙니다.
너무 강한 조명은 과노출과 반사를 발생시켜 오히려 검사 성능을 떨어뜨릴 수 있습니다.
Q2. 조명과 Exposure 중 무엇을 먼저 설정해야 하나요?
조명을 먼저 최적화한 후 Exposure를 조정하는 것이 일반적인 방법입니다.
Q3. Gain을 올리면 어두운 이미지가 해결되지 않나요?
일시적으로 밝아지지만 노이즈도 증가합니다.
가능하면 조명 개선이 우선입니다.
Q4. Strobe 조명은 반드시 필요한가요?
고속 이동 검사나 짧은 노출 시간이 필요한 경우 매우 효과적입니다.
마무리
비전검사에서 조명은 카메라와 AI 알고리즘보다 먼저 검토해야 하는 핵심 요소입니다.
같은 카메라와 같은 검사 프로그램이라도 조명의 종류, 밝기, 설치 위치에 따라 결과는 크게 달라집니다.
안정적인 검사 시스템을 만들기 위한 기본 순서는 다음과 같습니다.
조명 최적화 → Exposure 설정 → Gain 최소화 → 검사 알고리즘 적용
좋은 비전검사는 좋은 이미지에서 시작됩니다.
다음 비전검사 시리즈 12편에서는
"Histogram(히스토그램)을 활용한 이미지 밝기 분석과 Threshold 설정 방법"을 통해 영상 데이터를 분석하고 최적의 검사 조건을 찾는 방법을 자세히 알아보겠습니다.
