제품 위치가 조금만 달라져도 검사 결과가 달라지는 이유
산업용 비전검사 시스템을 구축하다 보면 개발 환경에서는 정상적으로 동작하지만 실제 생산라인에서는 오검출(False Positive)과 미검출(False Negative)이 발생하는 경우가 많습니다.
가장 대표적인 원인은 바로 제품 위치(Position)와 회전 각도(Rotation)의 변화입니다.
생산 현장에서는 다음과 같은 변화가 항상 발생합니다.
- 컨베이어 이동 오차
- 제품 투입 위치 차이
- 설비 진동
- 지그(Jig) 정밀도 오차
- 카메라 설치 위치 변화
사람 눈으로는 거의 차이가 없어 보이는 몇 mm의 위치 변화도 머신비전에서는 검사 결과에 큰 영향을 줄 수 있습니다.
특히 이전 편에서 설명한 ROI(Region of Interest)를 고정 방식으로 설정한 경우 제품 위치가 조금만 변경되어도 검사 영역이 틀어질 수 있습니다.
이 문제를 해결하기 위한 핵심 기술이 바로 Template Matching(템플릿 매칭)과 Alignment(위치 보정)입니다.
이번 글에서는 Template Matching의 원리, Alignment 구현 방식, 실제 산업 현장에서 적용할 때 필요한 실무 노하우까지 자세히 알아보겠습니다.
Template Matching이란?

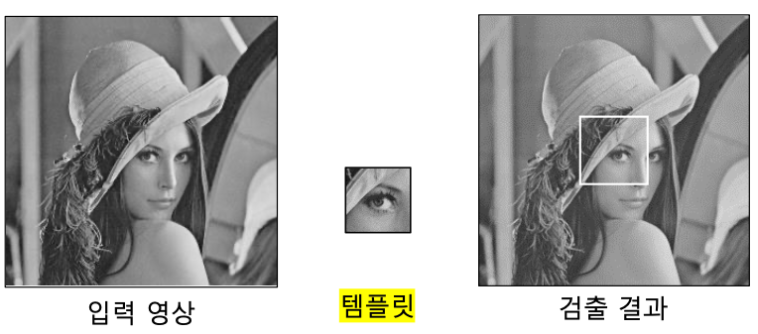

Template Matching은 미리 등록한 기준 이미지(Template)와 현재 촬영된 이미지(Source)를 비교하여 동일한 패턴의 위치를 찾는 영상처리 기술입니다.
쉽게 설명하면:
"기준 이미지와 같은 모양을 현재 화면에서 찾아 위치를 알려주는 기술"
이라고 할 수 있습니다.
비전검사에서는 다음과 같은 목적으로 활용됩니다.
- 제품 위치 찾기
- 기준점 검색
- 검사 영역 자동 이동
- 회전 각도 계산
- ROI 자동 보정
- 검사 기준 위치 설정
특히 제품 위치가 일정하지 않은 자동화 생산라인에서는 매우 중요한 기술입니다.
Alignment가 필요한 이유
비전검사에서 가장 중요한 것은 항상 같은 기준으로 제품을 검사하는 것입니다.
하지만 실제 생산 환경에서는 제품 위치가 완전히 동일하지 않습니다.
예를 들어:
- 제품이 컨베이어 위에서 2mm 이동
- 제품이 1~2도 회전
- 카메라 위치가 미세하게 변경
- 조립 위치가 조금씩 변화
하는 상황이 발생할 수 있습니다.
이때 Alignment 기술을 적용하면 기준점을 먼저 찾은 후 현재 제품 위치를 계산하고 ROI를 자동 이동시킬 수 있습니다.
즉,
기준 위치 검색 → 이동량 계산 → ROI 보정 → 검사 수행
이라는 흐름으로 안정적인 검사가 가능합니다.
Template Matching 동작 원리
일반적인 Template Matching 과정은 다음과 같습니다.
1단계. 기준 이미지 등록
검사 대상 제품의 특징적인 영역을 Template으로 저장합니다.
좋은 Template 조건:
- 형태가 명확한 영역
- 조명 변화 영향이 적은 영역
- 반복되지 않는 특징
- 노이즈가 적은 영역
2단계. 현재 이미지 촬영
카메라가 생산라인의 제품 이미지를 획득합니다.
3단계. Template 비교
등록된 Template과 현재 이미지를 비교하여 가장 유사한 위치를 검색합니다.
4단계. 위치 계산
검색 결과를 기반으로 다음 값을 계산합니다.
- X 이동량
- Y 이동량
- 회전 각도
5단계. ROI 이동 후 검사
계산된 위치 정보를 이용하여 검사 영역을 이동시키고 실제 검사를 수행합니다.
이 과정을 통해 제품 위치가 변경되어도 동일한 기준으로 검사할 수 있습니다.
Matching Score란 무엇인가?
Template Matching 결과에는 일반적으로 Score(유사도 값)가 표시됩니다.
Score는 기준 이미지와 현재 이미지가 얼마나 비슷한지를 나타냅니다.
예:
Score의미
| 0.99 | 매우 높은 일치 |
| 0.95 이상 | 안정적인 매칭 |
| 0.85 수준 | 조건에 따라 사용 가능 |
| 0.70 이하 | 재검토 필요 |
하지만 Score 기준은 모든 제품에 동일하게 적용할 수 없습니다.
제품 재질, 표면 패턴, 조명 환경에 따라 최적 기준값이 달라집니다.
따라서 실제 생산 환경에서 반복 테스트를 통해 Threshold 값을 결정해야 합니다.
1점 Alignment와 2점 Alignment 차이
1점 Alignment
하나의 기준점만 사용하는 방식입니다.
보정 가능한 항목:
- X 이동
- Y 이동
장점
- 구현이 간단
- 처리 속도가 빠름
- 시스템 부담이 적음
단점
회전 변화가 발생하면 정확도가 떨어질 수 있습니다.
2점 Alignment
두 개의 기준점을 사용하는 방식입니다.
보정 가능한 항목:
- X 위치
- Y 위치
- 회전 각도
현재 산업용 비전검사에서는 가장 많이 사용하는 방식입니다.
적용 분야:
- 자동차 부품 검사
- PCB 검사
- 정밀 조립 검사
- 반도체 검사
3점 Alignment
3개 이상의 기준점을 사용하는 고정밀 방식입니다.
보정 가능 항목:
- 위치
- 회전
- 일부 변형
정밀도가 중요한 분야에서 활용됩니다.
예:
- 반도체 검사
- 정밀 부품 검사
- 고정밀 측정 시스템
Template Matching 실패 사례와 개선 방법
실패 사례 1. 기준 이미지가 너무 작은 경우
발생 문제
개발자가 Template 이미지를 작게 등록하여 특징 정보가 부족했습니다.
결과:
- 비슷한 위치를 잘못 선택
- Score 불안정
- 간헐적인 오검출 발생
개선 방법
- 충분한 특징 영역 확보
- 반복 패턴이 적은 영역 선택
- Template 크기 확대
실패 사례 2. 조명 변화로 Matching 실패
발생 문제
개발 환경에서는 정상 작동했지만 생산라인 조명이 변경되면서 Score가 낮아졌습니다.
원인:
- 밝기 변화
- 그림자 발생
- 반사 영향
개선 방법
- 조명 고정
- 확산 조명 사용
- 노출값(Exposure) 최적화
- 필요 시 전처리 적용
실패 사례 3. 제품 회전을 고려하지 않은 Alignment
발생 문제
X,Y 위치 이동만 보정하고 회전 보정을 적용하지 않았습니다.
결과:
- ROI 위치 오차 발생
- 검사 위치 불일치
- 불량 판정 오류 증가
개선 방법
- 2점 Alignment 적용
- 회전 각도 계산 추가
- ROI Rotation 보정 적용
Template Matching 성능을 높이는 실무 방법
안정적인 Matching 결과를 얻기 위해서는 알고리즘보다 입력 이미지 품질이 중요합니다.
추천 방법:
1. 특징이 명확한 영역 선택
좋은 Template:
- 모서리
- 패턴
- 문자
- 형상 변화가 있는 영역
피해야 할 영역:
- 단순한 평면
- 반복되는 패턴
- 반사 영역
2. 조명 안정화
조명 변화는 Matching Score에 직접적인 영향을 줍니다.
추천:
- 고정 조명
- 편광 필터
- 확산 조명
3. 적절한 Score 기준 설정
너무 높게 설정하면 정상 제품도 실패 처리됩니다.
너무 낮게 설정하면 잘못된 위치를 선택할 수 있습니다.
4. 검색 영역 제한
전체 이미지를 검색하면 처리 시간이 증가합니다.
이전 위치 정보를 활용하여 Search ROI를 제한하면 속도 향상이 가능합니다.
비전검사 프로그램 개발 시 추천 기능
현장용 검사 프로그램에서는 단순 Matching 기능보다 관리 기능이 중요합니다.
추천 기능:
- Template 등록
- Template 이미지 저장
- Score 실시간 표시
- X/Y 이동량 표시
- 회전 각도 표시
- Alignment 성공 여부 표시
- 실패 로그 저장
- 검사 이미지 저장
- 자동 재검색 기능
이 기능들은 장비 유지보수와 장애 분석에 큰 도움이 됩니다.
Template Matching 적용 분야
Template Matching은 다양한 제조 분야에서 사용됩니다.
- PCB 위치 보정
- 반도체 검사
- 자동차 부품 검사
- 라벨 위치 확인
- QR코드 위치 보정
- 조립 상태 검사
- AI 검사 전 위치 보정
특히 최근에는 AI 검사 전에 Alignment를 수행하여 입력 이미지를 안정화하는 방식도 많이 사용됩니다.
Template Matching 체크리스트
프로젝트 적용 전 아래 항목을 확인해야 합니다.
☑ Template 이미지 품질
☑ 특징점 선택
☑ 조명 안정성
☑ 카메라 셔터 방식
☑ Score 기준값
☑ 검색 영역 설정
☑ 회전 보정 여부
☑ ROI 자동 이동
☑ 로그 저장 기능
☑ 예외 처리 방식
Template Matching 관련 자주 묻는 질문(Q&A)
Q1. Template Matching은 AI보다 정확한가요?
A. 목적에 따라 다릅니다.
Template Matching은 위치 찾기와 기준점 보정에 강하고, AI는 복잡한 불량 판단이나 다양한 형태 인식에 강합니다.
실제 현장에서는 두 기술을 함께 사용하는 경우가 많습니다.
Q2. Template Matching Score가 낮으면 무조건 불량인가요?
A. 아닙니다.
Score 저하는 조명 변화, 카메라 흔들림, 제품 표면 변화 때문에 발생할 수 있습니다.
검사 실패와 제품 불량은 구분해야 합니다.
Q3. Template Matching 속도를 높이는 방법은 무엇인가요?
A. 검색 영역을 제한하고 이미지 크기를 최적화하면 속도를 개선할 수 있습니다.
또한 불필요한 고해상도 처리를 줄이는 것이 효과적입니다.
Q4. 회전하는 제품도 Alignment가 가능한가요?
A. 가능합니다.
2점 이상의 기준점을 사용하면 회전 각도를 계산하여 ROI를 보정할 수 있습니다.
Q5. AI 검사에도 Template Matching이 필요한가요?
A. 필요한 경우가 많습니다.
AI 모델 입력 전에 위치를 정렬하면 검사 영역이 일정해져 학습 및 추론 안정성이 향상됩니다.
마무리
Template Matching과 Alignment는 산업용 비전검사 시스템에서 가장 중요한 위치 보정 기술입니다.
제품 위치가 조금씩 변하는 생산 환경에서도 기준점을 정확히 찾고 ROI를 자동 보정하면 검사 정확도와 장비 안정성을 크게 향상시킬 수 있습니다.
실제 프로젝트에서는 복잡한 알고리즘보다 다음 요소가 더 중요합니다.
- 좋은 Template 선정
- 안정적인 조명 환경
- 적절한 Score 기준
- 정확한 ROI 보정 구조
비전검사는 결국 "좋은 이미지 확보와 정확한 기준 설정"에서 시작됩니다.
다음 비전검사 시리즈 11편에서는 비전검사 조명 밝기(Exposure), Gain, Gamma 설정 방법과 이미지 품질을 최적화하는 실무 노하우를 자세히 알아보겠습니다.
