[PLC기초편 6편] CPU란? PLC의 두뇌 CPU 역할과 동작 원리 완벽 정리

산업 자동화 시스템에서 가장 중요한 장치를 하나만 꼽으라고 한다면 대부분의 자동화 엔지니어는 PLC CPU(Central Processing Unit)​를 선택할 것입니다. CPU는 PLC의 모든 연산과 제어를 담당하는 핵심 장치이며, 입력 신호를 분석하고 제어 프로그램을 실행하여 출력 장치를 동작시키는 역할을 수행합니다. 다시 말해 CPU가 없다면 PLC는 단순한 하드웨어 집합에 불과하며, 자동화 설비 역시 정상적으로 작동할 수 없습니다.

PLC를 처음 배우는 사람들은 CPU를 단순히 "프로그램을 실행하는 장치" 정도로 이해하는 경우가 많습니다. 그러나 실제 산업 현장에서는 CPU의 처리 속도, 메모리 구조, 스캔 타임, 통신 성능, 확장성 등이 설비의 생산성과 안정성을 결정하는 중요한 요소가 됩니다. 따라서 PLC를 제대로 이해하려면 CPU의 구조와 동작 원리를 정확하게 이해하는 것이 가장 먼저 선행되어야 합니다.

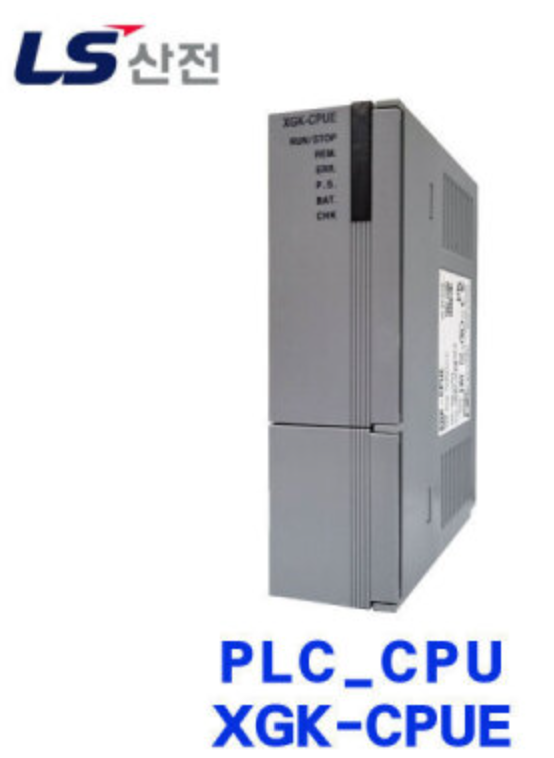

PLC CPU란 무엇인가?

CPU(Central Processing Unit)는 PLC 내부에서 모든 연산과 제어를 담당하는 중앙 처리 장치입니다. 컴퓨터에서 CPU가 운영체제와 프로그램을 실행하는 것처럼 PLC에서는 사용자가 작성한 제어 프로그램(Ladder Diagram, Structured Text 등)을 실행하여 산업 설비를 제어합니다.

PLC 시스템은 일반적으로 CPU, 전원 모듈(Power Supply), 입력 모듈(Input Module), 출력 모듈(Output Module), 통신 모듈(Communication Module)로 구성됩니다. 이 중 CPU는 각각의 모듈을 연결하고 제어하는 중심 역할을 수행합니다.

예를 들어 작업자가 시작 버튼을 누르면 입력 모듈은 그 신호를 CPU에 전달합니다. CPU는 프로그램에 정의된 논리를 실행하여 조건이 만족되는지 판단하고, 출력 모듈에 모터를 구동하라는 명령을 전송합니다. 이러한 과정은 매우 짧은 시간 안에 반복되므로 작업자는 거의 실시간으로 장비가 반응한다고 느끼게 됩니다.

PLC CPU의 핵심 역할

1. 입력 데이터 수집(Input Scan)

CPU가 가장 먼저 수행하는 작업은 입력 모듈에 연결된 센서와 스위치의 상태를 읽는 것입니다. 여기에는 근접센서, 광전센서, 리미트 스위치, 온도센서, 압력센서, 시작 버튼, 비상 정지 버튼 등 다양한 장치가 포함됩니다.

중요한 점은 CPU가 입력 상태를 실시간으로 계속 읽는 것이 아니라, 스캔 주기에 맞추어 모든 입력을 한 번에 읽어 메모리에 저장한 후 프로그램을 실행한다는 것입니다. 이를 입력 이미지(Input Image Table)라고 하며, 프로그램은 실제 센서가 아닌 이 메모리 값을 기준으로 연산을 수행합니다.

2. 사용자 프로그램 실행

입력 데이터를 저장한 CPU는 사용자가 작성한 프로그램을 첫 번째 네트워크(Network)부터 마지막 네트워크까지 순차적으로 실행합니다.

예를 들어 다음과 같은 조건을 생각해 보겠습니다.

• 시작 버튼이 ON 상태이다.
• 비상 정지 버튼은 OFF 상태이다.
• 안전 도어가 닫혀 있다.
• 모터 과부하 신호가 없다.

이 네 가지 조건이 모두 만족되면 CPU는 모터를 운전하라는 명령을 출력합니다.

PLC CPU는 이러한 논리 연산뿐 아니라 산술 연산, 데이터 비교, 카운터, 타이머, PID 제어, 위치 제어, 모션 제어 등 복잡한 연산도 수행할 수 있습니다.

3. 출력 데이터 갱신(Output Scan)

프로그램 실행이 완료되면 CPU는 계산된 결과를 출력 이미지(Output Image Table)에 저장하고 이를 출력 모듈로 전달합니다.

출력 장치에는 다음과 같은 장비가 연결됩니다.

• 전자접촉기(Magnetic Contactor)
• 릴레이
• 솔레노이드 밸브
• 서보모터
• 인버터
• 경광등
• 부저
• 히터

CPU가 출력 상태를 변경하면 출력 모듈이 실제 전기 신호를 발생시켜 설비를 동작시키게 됩니다.

PLC CPU의 핵심 원리, 스캔 사이클(Scan Cycle)

PLC가 안정적으로 동작하는 가장 큰 이유는 스캔 사이클(Scan Cycle)​이라는 반복 제어 방식 때문입니다.

CPU는 다음 순서를 지속적으로 반복합니다.

1. 입력 상태 읽기(Input Scan)
2. 프로그램 실행(Program Scan)
3. 출력 갱신(Output Scan)
4. 자기 진단 및 통신 처리(House Keeping)

이 과정을 한 번 수행하는 데 걸리는 시간을 스캔 타임(Scan Time)​이라고 합니다.

예를 들어 스캔 타임이 2ms라면 CPU는 1초 동안 약 500회의 프로그램 실행을 수행합니다. 따라서 사람이 보기에는 모든 장비가 동시에 움직이는 것처럼 보이지만 실제로는 CPU가 매우 빠른 속도로 동일한 과정을 반복하고 있는 것입니다.

스캔 타임이 중요한 이유

실무에서는 CPU 성능을 평가할 때 단순히 프로그램 용량보다 스캔 타임을 더 중요하게 보는 경우가 많습니다.

스캔 타임이 길어질 경우 다음과 같은 문제가 발생할 수 있습니다.

• 센서 신호를 늦게 인식한다.
• 생산 사이클이 길어진다.
• 고속 장비 제어가 어렵다.
• 위치 제어 오차가 증가한다.
• 설비 응답성이 저하된다.

특히 포장기, 반도체 장비, 고속 컨베이어, 서보 제어 시스템에서는 짧은 스캔 타임이 매우 중요합니다.

CPU 내부 메모리 구조

CPU는 여러 종류의 메모리를 사용하여 프로그램과 데이터를 관리합니다.

프로그램 메모리

사용자가 작성한 제어 프로그램을 저장하는 공간입니다.

데이터 메모리

설비 운전 중 계속 변경되는 값을 저장합니다.

대표적으로

• 타이머
• 카운터
• 생산 수량
• 설정값
• 아날로그 데이터

등이 저장됩니다.

시스템 메모리

CPU의 내부 동작을 제어하는 메모리입니다.

특수 릴레이(Special Relay), 특수 레지스터(Special Register), 시스템 플래그 등이 포함되며 CPU의 상태를 관리하는 데 사용됩니다.

PLC CPU의 통신 기능

최근 스마트 팩토리에서는 CPU의 통신 기능이 매우 중요합니다.

과거에는 PLC가 단독으로 동작하는 경우가 많았지만 현재는 다양한 장비와 데이터를 실시간으로 교환합니다.

대표적인 산업용 통신은 다음과 같습니다.

• Ethernet/IP
• Modbus TCP
• Modbus RTU
• CC-Link IE
• PROFINET
• EtherCAT
• PROFIBUS

이러한 통신을 통해 PLC는 HMI, SCADA, 산업용 PC, MES, ERP 시스템과 연결되어 생산 데이터를 실시간으로 공유합니다.

CPU 선택 시 반드시 확인해야 하는 요소

PLC CPU는 가격보다 설비 목적에 맞는 성능을 선택하는 것이 중요합니다.

실무에서는 다음 항목을 우선적으로 검토합니다.

• 프로그램 메모리 용량
• 데이터 메모리 크기
• 최대 입출력(I/O) 지원 수
• 명령어 처리 속도
• 통신 포트 종류
• 확장 모듈 지원 여부
• 모션 제어 기능
• PID 제어 기능
• 고속 카운터 지원
• 향후 설비 확장 가능성

초기 비용만 고려해 저사양 CPU를 선택하면 이후 설비 확장 시 CPU를 교체해야 하는 경우가 발생할 수 있으므로 장기적인 관점에서 선택하는 것이 바람직합니다.

실무 경험자가 생각하는 PLC CPU의 중요성

자동화 설비의 신뢰성은 CPU의 성능과 안정성에 크게 좌우됩니다. 동일한 프로그램이라도 CPU의 처리 속도와 메모리 구조, 통신 성능에 따라 설비의 응답 속도와 생산 효율은 달라질 수 있습니다.

실제 산업 현장에서는 단순히 프로그램을 작성하는 능력뿐 아니라 CPU의 내부 동작 원리와 스캔 사이클을 이해하는 엔지니어가 문제를 더 빠르게 분석하고 해결합니다. 특히 간헐적으로 발생하는 오동작이나 통신 지연은 CPU의 처리 방식과 메모리 사용 구조를 이해해야 원인을 정확하게 찾을 수 있습니다.

따라서 PLC를 학습하는 초보자라면 명령어 암기보다 CPU의 동작 원리를 먼저 이해하는 것이 중요하며, 이는 향후 래더 프로그램 작성, 설비 유지보수, 자동화 시스템 설계까지 이어지는 가장 기본적인 지식이 됩니다.

결론

PLC CPU는 자동화 시스템의 두뇌이자 핵심 제어 장치입니다. 입력 데이터를 수집하고, 프로그램을 실행하며, 출력 장치를 제어하는 모든 과정은 CPU를 중심으로 이루어집니다. 또한 스캔 사이클과 스캔 타임, 메모리 구조, 통신 기능은 설비의 성능과 안정성을 결정하는 핵심 요소입니다.

PLC를 처음 공부하는 단계에서는 CPU의 역할을 단순히 "프로그램을 실행하는 장치"로 이해하기 쉽지만, 실제 산업 현장에서는 CPU의 성능과 구조에 대한 이해가 설비의 품질과 생산성을 좌우합니다. 탄탄한 기초를 바탕으로 CPU의 동작 원리를 이해한다면 이후 입출력 모듈, 래더 프로그래밍, 산업용 네트워크, 스마트 팩토리 기술까지 훨씬 수월하게 학습할 수 있을 것입니다.

자주 묻는 질문(FAQ)

Q1. PLC CPU와 일반 컴퓨터 CPU는 같은 역할인가요?
기본적인 연산 원리는 유사하지만 PLC CPU는 산업 환경에서 안정적인 실시간 제어를 수행하도록 설계되어 있습니다.

Q2. 스캔 타임은 왜 중요한가요?
스캔 타임이 짧을수록 센서 신호를 더 빠르게 처리할 수 있어 고속 설비의 응답성과 제어 정확도가 향상됩니다.

Q3. CPU 성능이 높을수록 좋은가요?
반드시 그렇지는 않습니다. 설비 규모와 제어 목적에 맞는 CPU를 선택하는 것이 비용과 성능 측면에서 가장 효율적입니다.

Q4. PLC CPU는 고장 나면 어떻게 되나요?
CPU가 정상적으로 동작하지 않으면 프로그램 실행이 중단되어 설비가 정지하거나 안전 모드로 전환될 수 있으므로 정기적인 점검과 백업 관리가 중요합니다.
