머신비전 시스템에서 영상 품질을 떨어뜨리는 가장 큰 원인 중 하나는 빛의 반사(Reflection)입니다.
특히 다음과 같은 제품은 일반 조명만으로 안정적인 검사가 어렵습니다.
- 금속 부품
- 유리 제품
- 플라스틱 사출품
- 반도체 패키지
- LCD/OLED 부품
- 광택 표면 제품
이러한 반사 문제를 해결하기 위해 사용하는 대표적인 광학 부품이 바로 편광필터(Polarizing Filter)입니다.
편광필터는 불필요한 반사광을 제거하고, 검사 대상의 특징을 더욱 선명하게 만들어 머신비전 검사 정확도를 향상시킵니다.
이번 글에서는 편광필터의 원리부터 설치 방법, 조명과의 조합, 적용 사례, 실패 사례까지 실무 기준으로 자세히 알아보겠습니다.

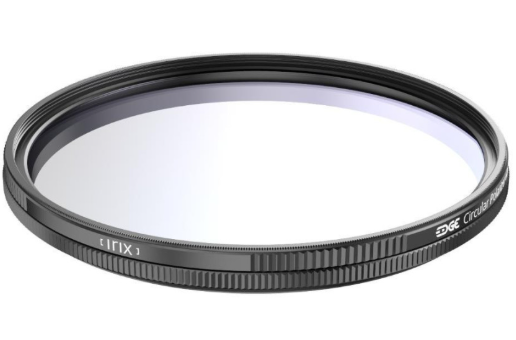

편광필터란?
편광필터는 특정 방향으로 진동하는 빛만 통과시키는 광학 필터 입니다.
일반적인 빛은 여러 방향으로 진동하지만, 편광필터를 통과하면 특정 방향의 빛만 선택적으로 통과하게 됩니다.
이를 이용하여 반사광 감소, 눈부심 제거, 대비(Contrast) 향상, 표면 정보 강조 효과를 얻을 수 있습니다.
머신비전에서 편광필터가 필요한 이유
일반 조명을 사용하면 제품 표면에서 발생한 반사광이 카메라 센서로 직접 들어옵니다.
그 결과 밝은 영역 포화, Edge 손실, 패턴 인식 오류, 치수 측정 오차가 발생합니다.
편광필터를 사용하면 이러한 불필요한 반사광을 줄여 안정적인 영상을 얻을 수 있습니다.
편광필터의 기본 구성
머신비전에서는 일반적으로 두 개의 편광 부품을 사용합니다.
1. 조명 측 편광필터
조명 앞에 설치합니다.
역할: 특정 방향의 빛 생성
2. 카메라 측 편광필터
렌즈 앞에 설치합니다.
역할: 반사된 빛 차단
이 두 개를 조합하는 방식을 Cross Polarization(교차 편광)이라고 합니다.
Cross Polarization 원리
구성: 조명 편광 방향 → 제품 표면 반사 → 카메라 편광필터
카메라 필터 방향을 조명 방향과 90도로 설정하면 직접 반사되는 빛은 차단되고,표면 내부에서 산란된 빛만 통과합니다.
결과: 반사 감소, 표면 패턴 강조, 검사 안정성 증가
편광필터 적용 효과
1. 금속 반사 제거
스테인리스, 알루미늄 같은 금속 제품은 강한 반사가 발생합니다.
편광필터 적용 후 표면 문자, Scratch, 가공 상태를 더 쉽게 확인할 수 있습니다.
2. 플라스틱 검사 개선
광택 플라스틱에서는 표면 굴곡, 사출 불량, 미세 흠집 검출에 도움이 됩니다.
3. 유리 검사
유리 표면의 지문, 오염, Scratch 검사에 활용됩니다.
편광필터 설치 방법
Step 1. 조명에 편광필터 설치
조명 방향에 맞춰 필터를 장착합니다.
Step 2. 카메라 렌즈에 편광필터 설치
렌즈 앞쪽에 장착합니다.
Step 3. 회전 조정
카메라 편광필터를 회전시키면서 가장 반사가 적은 위치를 찾습니다.
일반적으로 90도 방향 에서 가장 큰 효과가 발생합니다.
편광필터와 조명 조합
1. 링 조명 + 편광필터
가장 많이 사용하는 조합입니다.
용도:
- 금속 표면 검사
- 외관 검사
2. 동축 조명 + 편광필터
평면 반사체 검사에 적합합니다.
용도: 반도체, PCB, 유리
3. 백라이트 + 편광필터
일반적으로 필요하지 않습니다.
백라이트는 형상 검사가 목적이기 때문입니다.
편광필터 사용 시 주의사항
1. 밝기 감소
편광필터는 빛 일부를 차단합니다.
따라서 조명 출력 증가, 노출 시간 증가, Gain 조정이 필요할 수 있습니다.
2. 모든 반사를 제거하지는 않는다
편광필터는 특정 반사 조건에서 효과가 큽니다.
모든 표면 문제를 해결하는 것은 아닙니다.
3. 각도 조정 필요
설치 방향이 맞지 않으면 효과가 거의 없습니다.
반드시 회전 조정이 필요합니다.
편광필터와 머신비전 측정 정확도
치수 측정에서는 Edge 품질이 매우 중요합니다.
반사가 심하면 Edge 위치가 흔들리고 Sub Pixel 계산 정확도가 떨어집니다.
편광필터 적용으로 Edge Contrast 증가, Noise 감소, 반복 측정성 향상 효과를 얻을 수 있습니다.
실제 적용 사례
사례 : 자동차 알루미늄 부품 검사
기존에는 금속 표면 반사 때문에 Scratch 검출률이 낮았습니다.
문제:
- 밝은 반사 영역 발생
- 영상 편차 증가
- 불량 누락
개선:
- 링 조명 적용
- Cross Polarization 적용
결과: 표면 Scratch 대비가 증가하고 검사 안정성이 크게 향상되었습니다.
실패 사례
사례 1. 카메라 측 필터만 사용한 경우
한 업체는 렌즈 앞에만 편광필터를 설치했습니다.
하지만 조명 자체가 편광되지 않아 반사 제거 효과가 거의 없었습니다.
교훈: 강한 반사 제거에는 조명과 카메라 양쪽 편광 구성이 효과적입니다.
사례 2. 편광 방향 조정을 하지 않은 경우
필터를 장착했지만 회전 조정을 하지 않아 반사가 그대로 남았습니다.
필터 방향을 변경한 후 영상 품질이 크게 개선되었습니다.
교훈: 편광필터는 설치보다 각도 조정이 중요합니다.
사례 3. 빛 부족 문제
편광필터 적용 후 영상이 너무 어두워졌지만 카메라 Gain만 증가시켰습니다.
노이즈가 증가하여 오히려 검사 품질이 떨어졌습니다.
개선:
- 고출력 조명 적용
- 노출 조정
- 카메라 설정 최적화
를 진행했습니다.
교훈: 편광 적용 시 광량 감소까지 고려해야 합니다.
자주 묻는 질문(Q&A)
Q1. 편광필터는 모든 머신비전에 필요한가요?
아닙니다. 반사가 문제가 되는 제품 검사에서 효과적이며, 무광 제품이나 단순 형상 검사는 필요하지 않을 수 있습니다.
Q2. 편광필터를 사용하면 반사가 완전히 없어지나요?
아닙니다. 반사광을 줄이는 기술이며, 제품 재질과 조명 조건에 따라 효과가 달라집니다.
Q3. 편광필터는 어떤 조명과 가장 잘 맞나요?
링 조명, 동축 조명과 함께 많이 사용하며 특히 금속과 유광 제품 검사에서 효과적입니다.
Q4. 편광필터를 설치하면 측정 정확도가 올라가나요?
직접적으로 배율이나 Resolution을 높이는 것은 아니지만, 영상 품질과 Edge 안정성을 개선하여 측정 반복성을 향상시킬 수 있습니다.
Q5. 편광필터 방향은 어떻게 맞추나요?
카메라 화면을 보면서 필터를 회전시켜 반사가 가장 줄어드는 위치를 찾는 방식으로 설정합니다.
마무리
편광필터는 단순한 액세서리가 아니라 반사 문제가 있는 머신비전 시스템에서 검사 품질을 결정하는 중요한 광학 부품입니다.
특히
- 금속 검사
- 유리 검사
- 플라스틱 외관 검사
- 반도체 검사
에서는 조명과 함께 편광 설계를 적용하면 훨씬 안정적인 영상을 얻을 수 있습니다.
머신비전에서 좋은 결과를 얻기 위해서는 카메라와 렌즈뿐 아니라 빛을 어떻게 제어하는가가 매우 중요합니다.
다음 편에서는 마지막 하드웨어편 40편으로 산업용 조명 색상 선택법을 통해 Red, Blue, Green 조명의 특징과 검사 대상별 최적 조명 선택 방법을 알아보겠습니다.
